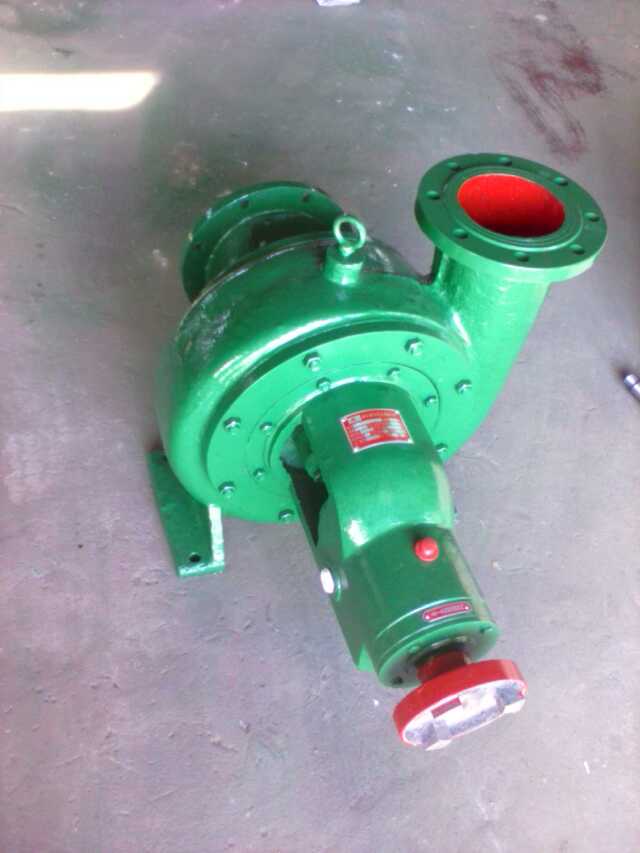

紙漿泵葉輪的相似定律及相似準數
發布時間：2023-02-10 點擊量：42
由于紙漿泵內部液流運動的復雜性，很難用理論的方法對水泵特性作出精/確的計算.因此要利用流體力學的相似理淪來解決葉片泵設計與運行的問題。它不僅可以解決模型水泵與設計水泵特性曲線的換算，還可以調節水泵轉速以改變特性.從而擴大水泵的使用范圍;而且，相似理論還是葉片式紙漿泵規格化的理論基礎。所以相似理論不但對水泵設計者有用，而且對水泵的使用者來說也是有用的。
紙漿泵葉輪的相似定律是墓于幾何相似及運動相似的基礎上的，如果兩臺水泵滿足幾何相似及運動相似的條件，似及運動相似的條件，則其工況相似.
①幾何相似。兩臺水泵的葉輪，其過流部分一切對應尺寸成一定比例，所有對應角相等。
②運動相似。兩臺幾何相似的水泵葉輪，其對應點上水流同名速度方向相同，大小成一定比例，也即在相應點上水流的速度三角形相似。所以在幾何相似的前提下.運動相似就是工況相似。
葉輪性能
現在來研究兩臺幾何相似的水泵在相似工況下運行，一個為模型泵，以腳標m表示，另一為實際泵。由于工況相似，所以葉輪出口處速度三角形相似(見圖2.29)。可得出下列關系。
